TB6600 4.5A Step Motor Sürücü

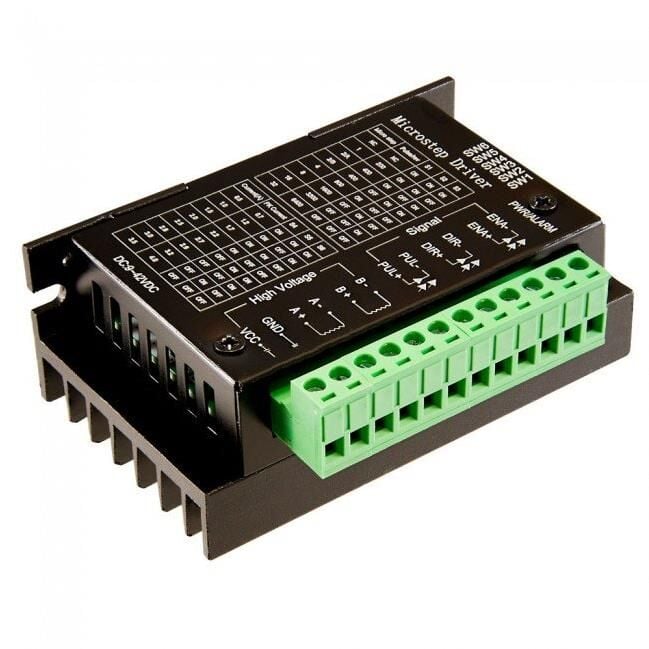

 TB6600 STEP MOTOR SÜRÜCÜSÜ ( TOSHIBA CHIPSETLI)

TB6600  Step Motor Sürücüsü, iki fazlı bir step motorunu kontrol edebilen, kullanımı kolay, profesyonel bir step motor sürücüsüdür. 5V dijital nabız sinyali verebilen arduino ve diğer mikrodenetleyicilerle uyumludur. TB6600 step motor sürücüsü, 9 ~ 42VDC güç kaynağı geniş bir güç girişine sahiptir. Ayrıca step motorların çoğu için yeterli olan 4,5A pik akım verebilmektedir. Kademeli sürücü, hız ve yön kontrolünü destekler. Mikro basamağını ve çıkış akımını 6 DIP anahtar ile ayarlayabilirsiniz. Tb6600 'da7 çeşit mikro basamak (1, 2 / A, 2 / B, 4, 8, 16, 32) ve 8 çeşit akım kontrolü (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0) vardır. A, 3.5A) hepsi. Ve tüm sinyal terminalleri, anti-yüksek frekanslı girişim yeteneğini artırarak yüksek hızlı optokuplör izolasyonunu benimser. Profesyonel bir cihaz olarak, 57, 42 tipi iki fazlı, dört fazlı, hibrit step motorunu çalıştırabilir.

TB6600 Step Motor Sürücü Genel Özellikler

8 çeşit akım kontrolü desteği
Ayarlanabilir 7 çeşit mikro adım desteği
Arayüz yüksek hızlı optocoupler izolasyonu benimser
Isıyı azaltmak için otomatik yarı akış
Geniş alan soğutucu
Anti-yüksek frekanslı girişim yeteneği
Giriş anti-ters koruma
Aşırı ısınma, aşırı akım ve kısa devre koruması

Tb6600 Step Motor Sürücü Teknik Özellikler

Giriş akımı: 0 ~ 5A
Çıkış Akımı: 0.5 ~ 4.0A
Kontrol sinyali: 3.3 ~ 24v
Güç (MAX): 160W
Mikro Adım: 1, 2 / A, 2 / B, 4, 8, 16, 32
Sıcaklık: -10 ~ 45C
Nem: Yoğuşma yok
Ağırlık: 0,2 kg
Boyut: 96 * 71 * 37 mm

Önemli Not:4.5A çok kısa sürelidir.3.5A uzun sürelidir.
