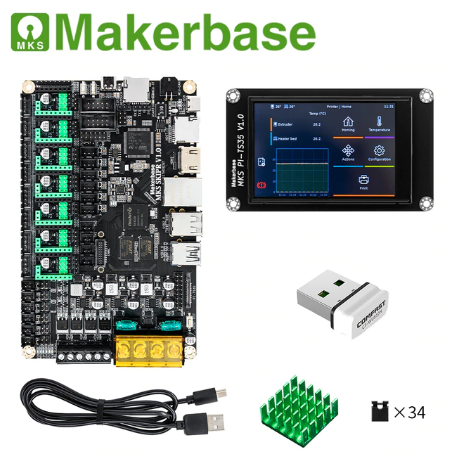

MKS SKIPR V1.0 ve TFT 3.5'' Ekran

MKS SKIPR V1.0 ve TFT 3.5" Ekran

MKS SKIPR, Makerbase tarafından Klipper'ı çalıştırmak için kullanılan hepsi bir arada karttır. Klipper ana bilgisayarını çalıştıran SOC'yi ve belirli makine eylemlerini yürütmekten sorumlu MCU'yu entegre eder. Çoğu 3D yazıcının kullanımını karşılar.

Genel özellikler
·SOC, Rockchip'in Armbian sistemli 4 çekirdekli Cortex-A53 mimarisi RK3328'i kullanır ve Klipperhost'u mükemmel şekilde çalıştırır.

MCU, Cortex-M4 mimarisinin STM32F407VET6'sını, 168Mhz ana frekansı, çeşitli makine hareketlerini kontrol etmesinde kolaylık sağlar.

MKS PI'nin zengin arayüz kaynaklarını korur. [1 GBytes DDR3 bellek ile, HDMI ekran arayüzü desteği, PI-TS35 ekran arayüzü, kablolu Ethernet portu sağlayın, 3 yollu USB arayüzü (harici olarak ana kontrol panosuna, USB kablosuz ağ kartına bağlanabilir) , USB kamera, U disk, USB klavye ve fare vb.)]

Sistemin TF kartından ve EMMC modülünden başlatılmasını destekler (EMMC modülü, TF kartından daha kararlıdır ve
daha hızlı okuma ve yazma hızına sahiptir) ve destekleyici EMMC yazma araçları sağlar.

Çoğu 3D yazıcı modelinin gereksinimlerini karşılamak için 7 eksenli step sürücüyü destekler.

3 bağımsız MP1584PEN DC/DC modülü, tüm kart devresinin kararlı çalışması için güçlü bir garanti sağlar.

3 yollu kontrol edilebilir fanlar, artı 3 yollu normalde açık çıkış, bağımsız olarak VIN, 12V veya 5V voltajı seçebilir.

MOS devreleri ve sıcaklık ölçüm devreleri için Schottky diyot koruması tasarlar.

Step sürücü modülünü korumak için arka EMF enerji emme devresini tasarlar.

Z+ arayüzü, farklı PROBE modellerine uyum sağlamak için voltaj seçimini bağımsız olarak ayarlayabilir.
